Le point aveugle de la maintenance sprinkler
Une source d'eau incendie se contrôle presque toujours de l'extérieur : niveau, dispositif de remplissage, démarrage des pompes, pression à l'aspiration. Tout cela est utile, et tout cela peut être parfaitement conforme sur une réserve dont l'intérieur est dans un état que personne n'a constaté depuis la mise en service.
Le problème est mécanique avant d'être réglementaire. Une réserve est un volume d'eau stagnante en contact avec de l'acier, ouverte sur l'atmosphère, réalimentée périodiquement. C'est un environnement qui produit de la corrosion et qui héberge des bactéries. Et contrairement au réseau, qui signale sa dégradation par des fuites, une réserve ne dit rien. Elle accumule.
Puis, un jour, on vide la cuve pour une réparation, on ouvre la trappe, et on découvre trente ans en une fois.
Ce qu'on trouve quand on ouvre enfin une réserve
Les photos ci-dessous ont été prises dans une réserve de plusieurs centaines de mètres cubes, sur une plateforme logistique que nous suivons, à l'occasion d'une vidange rendue nécessaire par une grosse fuite en local sprinkler.
À gauche, le revêtement intérieur qui protège la quasi-totalité du volume. À droite, la chambre technique qu'il ne couvre pas : parois couvertes de pustules de corrosion, colonne qui part en écailles.
Le contraste est tout le sujet. Le revêtement protège la virole et le fond, soit la quasi-totalité des surfaces. Mais il s'arrête au seuil d'une chambre technique intérieure, où l'acier est resté nu, en immersion permanente. Quelques mètres carrés face à plusieurs centaines de mètres cubes protégés.
Ces quelques mètres carrés suffisent. Ce sont les seules surfaces métalliques réellement exposées, donc la seule origine possible du mètre cube de dépôts trouvé au fond. Et si la chambre abrite l'aspiration, l'eau envoyée aux postes de contrôle traverse la zone la plus corrodée de l'installation juste avant d'entrer dans le réseau — chaque démarrage arrachant des écailles et les expédiant en aval.
Un revêtement intérieur mérite toujours une question. Sur une installation ancienne, il a rarement été posé à la construction : c'est le plus souvent un rattrapage sur une cuve déjà corrodée. Dans ce cas, l'état de la virole derrière le revêtement est inconnu, et personne ne peut affirmer qu'il n'y a pas d'eau piégée entre les deux. Cela se vérifie par sondage, et cela change le diagnostic.
Le bassin à ciel ouvert, en amont de tout
Quand la réserve n'est pas rechargée depuis le réseau public mais depuis un bassin incendie situé sur le site, la question change d'échelle. Une eau de surface stagnante est saturée en oxygène par les échanges avec l'air, chargée en matière organique, en nutriments et en sédiments. Une couleur verte marquée signale un développement algal, donc un milieu riche en azote et en phosphore.
C'est le milieu de culture des ferrobactéries, et, dans les sédiments de fond, des bactéries sulfato-réductrices. Autrement dit, le bassin apporte le volume, la matière organique et les bactéries ; la chambre non protégée apporte le fer. C'est exactement la combinaison qui produit la corrosion bactérienne dans les réseaux d'extinction.

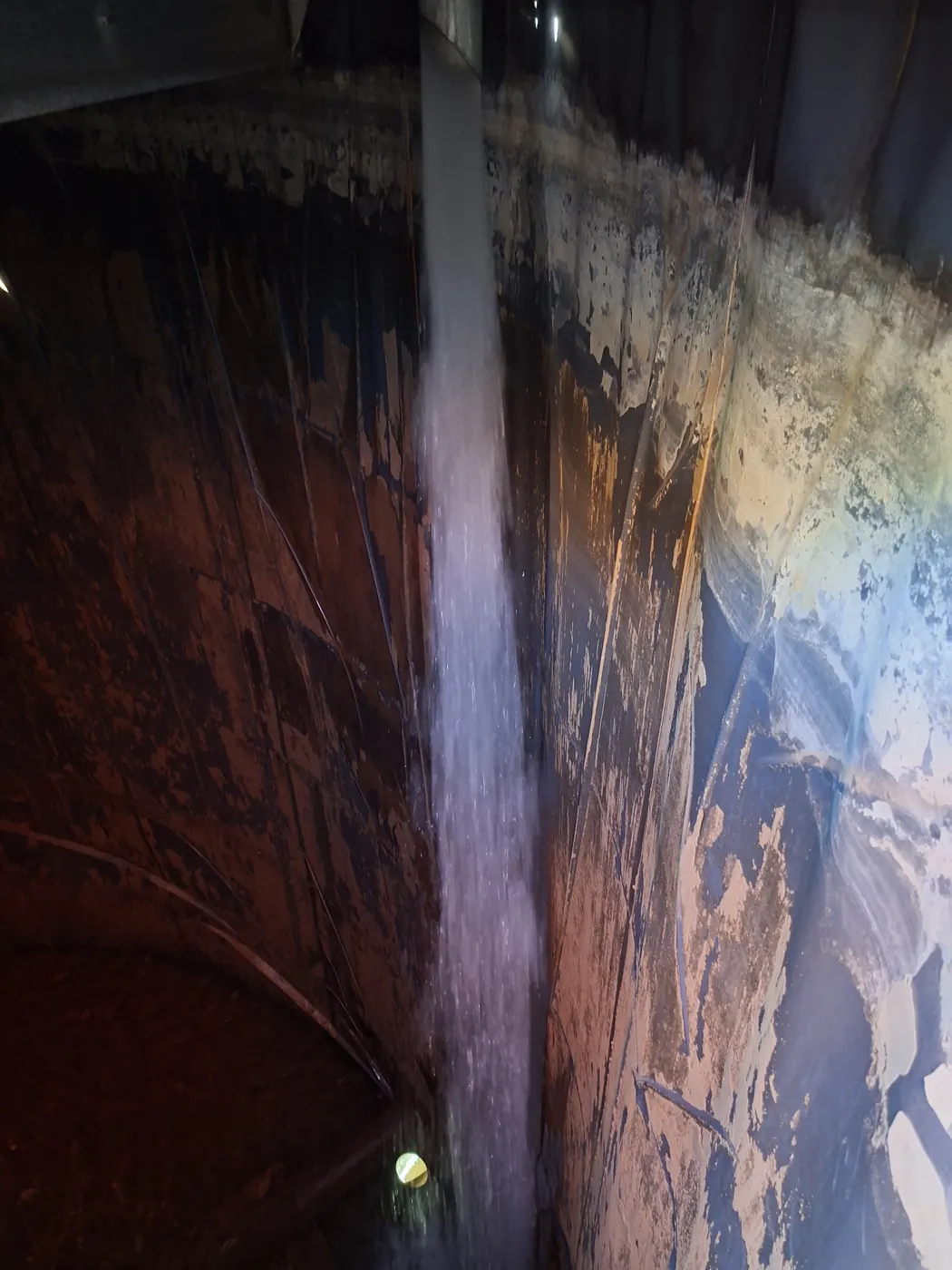

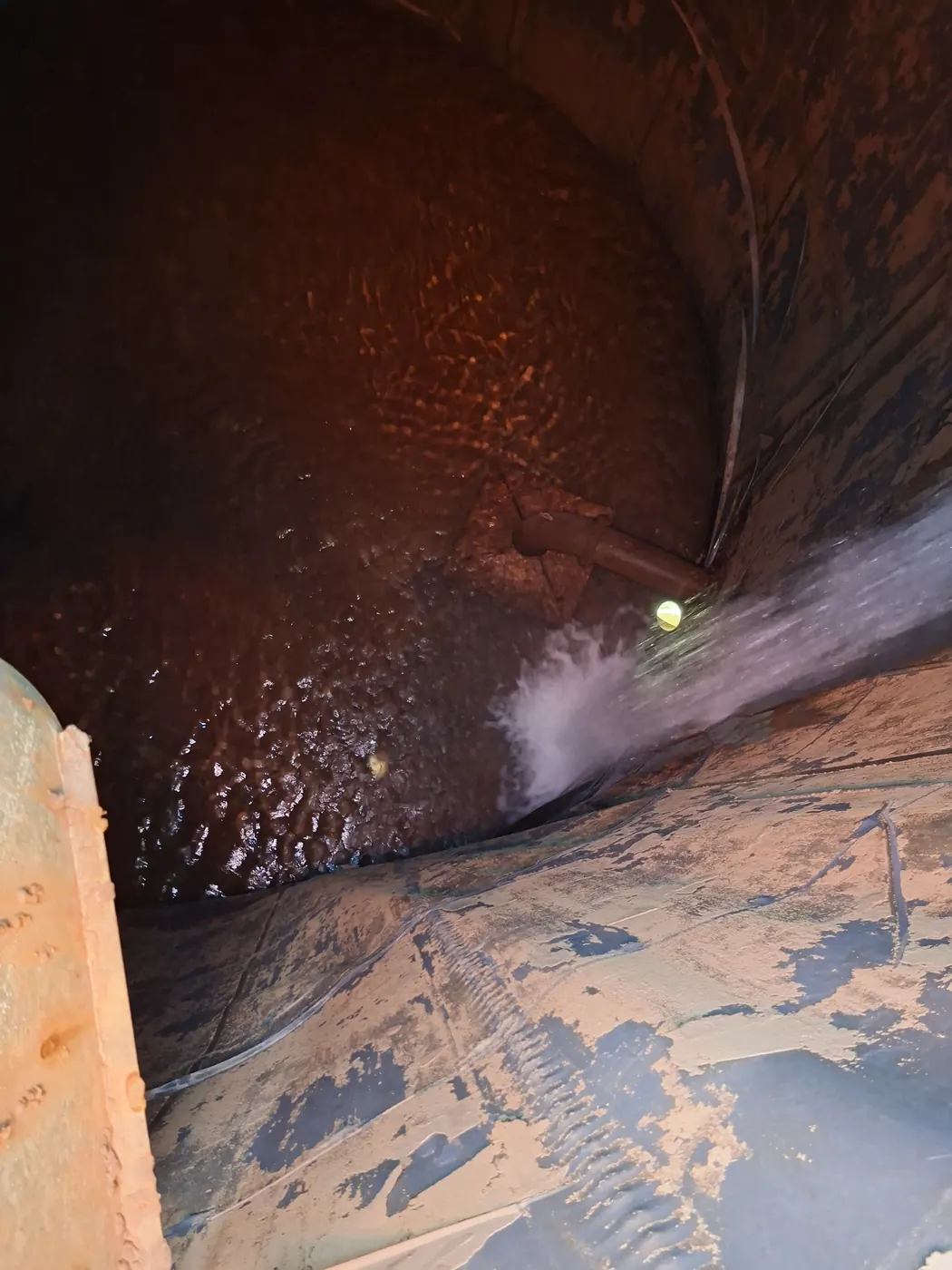

Un remplissage en chute libre : à chaque recharge, l'eau incorpore de l'air sur toute la hauteur, puis en réincorpore encore à l'impact.
Une arrivée en jet libre est la pire configuration possible : elle réoxygène l'eau à chaque appoint. Une arrivée immergée, canalisée jusque sous le niveau bas, coûte peu et supprime ce phénomène. C'est l'une des rares corrections dont l'effet est immédiat.
L'essai hebdomadaire entretient le phénomène
Regardez le cycle réel d'une installation à deux sources. Deux fois vingt minutes de fonctionnement par semaine, l'eau d'essai part à l'égout, et la réserve se recharge depuis le bassin. Selon le débit des motopompes, ce sont couramment plusieurs centaines de mètres cubes d'eau de surface non traitée qui entrent dans les cuves chaque semaine, et des dizaines de milliers sur une année.
C'est la raison pour laquelle aucun traitement d'eau ne tient économiquement sur une installation de ce type : on ne traite pas un volume qu'on renouvelle massivement tous les sept jours. Réinjecter l'eau d'essai dans la réserve au lieu de l'envoyer à l'égout change la nature du système. On passe d'un circuit ouvert renouvelé en permanence à un volume largement fermé, qu'il devient possible de filtrer, de traiter et de suivre.
Trois conditions avant de boucler le circuit. Le retour doit être immergé et non en chute libre, sinon on réoxygène à chaque essai ce qu'on vient de gagner. Un essai de reconstitution de la réserve doit être conservé à fréquence réduite, l'assureur ayant besoin de vérifier que le dispositif de remplissage reconstitue le volume dans le délai requis. Et l'ordre compte : on traite la chambre corrodée d'abord, faute de quoi on recircule les écailles.
Le gain annexe se défend seul auprès d'une direction de site : plusieurs centaines de mètres cubes cessent de partir à l'égout chaque semaine, avec les coûts d'eau et d'assainissement correspondants.
Ce que le bassin fait au reste de l'installation
Une source non traitée ne dégrade pas seulement la réserve. Elle alimente une chaîne qui va jusqu'aux antennes les plus éloignées, et chaque maillon aggrave le suivant.
La cuve ne protège pas le réseau, elle le trompe. Elle décante les particules lourdes — d'où les dépôts qu'on trouve au fond — mais les fines et les bactéries restent en suspension et passent. Pire, elle devient le réservoir biologique où les populations s'installent durablement, à l'abri de la lumière et à température stable. Ce qui repart vers le réseau est plus chargé biologiquement que ce qui est entré.
Les pompes encaissent l'abrasion et l'encrassement. Les matières en suspension usent les roues et les bagues d'usure, et chaque démarrage décroche de la vase au voisinage de la crépine. Sur les groupes diesel, un point mérite une attention particulière : le circuit de refroidissement du moteur est alimenté en eau brute, et son échangeur s'encrasse au fil des essais. Le jour d'un sinistre réel, la pompe ne tourne pas vingt minutes mais plusieurs heures — et c'est là qu'un échangeur colmaté fait monter le moteur en température. Ce mode de défaillance est rarement contrôlé.
Dans les tuyauteries, le mécanisme est largement bactérien. Les ferrobactéries construisent le tubercule ; sous ce tubercule s'installe une zone privée d'oxygène où les bactéries sulfato-réductrices attaquent l'acier en piqûre. La conséquence est décisive pour le diagnostic : cette corrosion perce localement. Un relevé d'épaisseur par ultrasons peut donner une épaisseur résiduelle rassurante à quelques centimètres d'une piqûre traversante. C'est le profil typique d'un réseau qui multiplie les petites fuites tout en paraissant globalement sain.
Les bras morts concentrent le phénomène. Un réseau sous eau est stagnant partout, mais tous les volumes ne se valent pas. Aux points de purge, l'antenne descend en point bas : elle collecte les dépôts par gravité, et une vidange à débit insuffisant décante au lieu de balayer. Plus discrètes encore, les antennes orphelines — ces tronçons laissés en place et bouchonnés après des années de réimplantation de racks, encore en eau, sans le moindre écoulement depuis parfois vingt ans. Elles ne figurent sur aucun plan à jour et ce sont les zones les plus actives du réseau.
Trois gestes qui changent le résultat. Vidanger par les points de purge à plein débit et du plus éloigné vers le plus proche, faute de quoi on décante au lieu de purger. Prélever le premier litre puis un second après deux minutes : l'écart de turbidité mesure ce que l'antenne stockait, et se compare d'une année sur l'autre. Et lors des travaux de remplacement, supprimer les bras morts au lieu de les reconstruire à l'identique — un tronçon qui ne dessert plus rien se coupe.
Sans trou d'homme, rien n'est possible
Une réserve alimentant une installation sprinkler doit pouvoir être vidangée, inspectée intérieurement et nettoyée. Ce n'est pas une commodité d'exploitation, c'est une exigence de principe portée par le cadre applicable à ces installations — la norme NF EN 12845 et la règle APSAD R1, qui traitent l'une et l'autre des sources d'eau et de leur maintien en état. Sans accès, personne ne peut attester de l'état intérieur de l'ouvrage : ni la tenue du revêtement, ni le volume réellement disponible sous les dépôts, ni l'état des parties non protégées.
L'inspection intérieure ne se limite d'ailleurs pas aux parois. Elle porte aussi sur le niveau de sédiments au fond, sur les dispositifs anti-vortex à l'aspiration, et sur l'étanchéité des fermetures — joints, boulonnerie et brides du tampon.
Le volet sécurité est plus direct encore. Une trappe de visite ne permet pas une entrée en espace confiné dans des conditions acceptables : accès unique, pas de ventilation traversante, et surtout aucune possibilité d'extraire une personne inconsciente. Aucune entreprise sérieuse n'y fera entrer quelqu'un. Tant que le trou d'homme n'existe pas, on ne peut ni curer correctement, ni traiter une zone corrodée, ni reprendre un revêtement.
- Création d'un accès d'homme à brideDécoupe en pied de virole, reprise et étanchement du revêtement autour de la bride, essai après remise en eau. C'est le poste délicat du chantier, à confier à un poseur de revêtement plutôt qu'à un chaudronnier seul.
- Un second piquage en partie hauteIl assure la ventilation traversante et le point d'ancrage de récupération. C'est ce qui rend l'entrée réalisable en sécurité, aujourd'hui et à chaque inspection future.
- Travaux source par sourceCuve vide, donc en alternance d'une source à l'autre, pour ne jamais perdre les deux réserves en même temps.
- Curage et traitement des zones nuesExtraction des dépôts, décapage, remplacement des éléments qui s'exfolient, puis protection par revêtement ou extension du revêtement existant.
- Remise en eau et inspection de référencePhotos et relevés qui serviront de point zéro aux visites suivantes.
Si l'ouverture de l'ouvrage n'est pas budgétée cette année, il reste une voie dégradée : un curage par aspiration sans entrée d'homme, à la lance et au flexible passés par la trappe existante, guidés à la caméra. On n'atteint pas tout, en particulier les chambres techniques, mais on extrait l'essentiel des dépôts et on récupère un échantillon de boues exploitable. C'est une première étape mesurable, pas une solution.
Deux points de conformité qu'on oublie sur le bassin
La crépine d'aspiration n'est pas un accessoire de propreté, c'est le point unique de défaillance de toute la reconstitution de réserve. Si elle se colmate, les cuves ne se remplissent plus, et l'installation devient non conforme sans que personne ne s'en aperçoive avant le sinistre. Son remplacement et sa protection amont coûtent peu et passent avant beaucoup d'autres choses.
L'envasement travaille dans l'autre sens. La capacité utile du bassin diminue d'année en année pendant que la réserve requise, elle, ne bouge pas. Quelques sondages à la perche sur une grille suffisent à savoir si le volume réglementaire est encore là. S'il ne l'est plus, il ne s'agit plus d'une amélioration à proposer mais d'une non-conformité à signaler, et le curage devient une obligation pour le propriétaire.
Par où commencer
Sur une installation ancienne, la tentation est de raisonner en mètres linéaires de tuyauterie à remplacer. C'est le programme le plus lourd et le moins rentable à engager en premier, parce qu'il ne traite pas la cause.
La première tranche utile ne remplace pas un seul mètre de réseau : accès d'homme, curage, traitement des surfaces nues, crépine, remplissage immergé, et bouclage de l'eau d'essai. Rien de spectaculaire, un coût sans commune mesure avec une rénovation complète, et l'alimentation du phénomène coupée à la racine. Le remplacement du réseau vient ensuite, par tranches, sur une eau qui ne le détruit plus.
C'est aussi ce qui ouvre l'ouvrage durablement : une fois l'accès créé, la réserve peut être inspectée périodiquement, ce qui n'avait jamais été possible auparavant. Voir l'audit de vétusté et de corrosion, qui intègre l'état des sources dans la cotation générale du réseau.
